В общем случае в обозначение резьбы входят:
1. Буквенный знак резьбы;
2. Номинальный размер в миллиметрах или дюймах;
3. Размер шага;
4. Для многозаходной резьбы – значение хода с указанием шага;
5. Буквы LH для левой резьбы;
6. Буквенно-цифровое обозначение поля допуска или буквенное обозначение класса точности;
7. Цифровое значение или буквенное обозначение длины свинчивания, если она отличается от нормальной.
Условное обозначение метрической резьбы регламентирует ГОСТ 8724-81. Оно состоит из буквы М (символа метрической резьбы), номинального диаметра резьбы, шага и направления резьбы (если она левая). Многозаходные метрические резьбы обозначают (после номинального диаметра) буквами Ph, значением хода резьбы, буквой P и числовым значением шага.
Пример обозначения трехзаходной левой метрической резьбы с номинальным диаметром 24 мм, с шагом 1 мм и значением хода 3 мм: M24xPh3P1-LH.
Примеры обозначения метрической резьбы и варианты его нанесения на чертеже приведены на рисунке ниже. Варианты нанесения обозначений а и в предпочтительней.
Условное обозначения метрической конической резьбы (ГОСТ 25229-82) включает буквенное обозначение (MK), диаметр резьбы в основной плоскости, шаг и направление (если оно левое). Обозначение наносят, как показано на рисунке ниже. Варианты нанесения обозначения а предпочтительней.

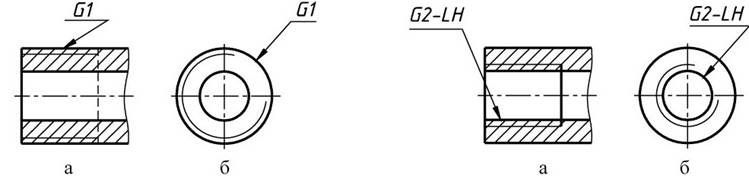

Условное обозначение трубной цилиндрической резьбы регламентирует ГОСТ 6357-81. Оно состоит из буквы G и условного размера – внутреннего диаметра трубы в дюймах. Обозначение наносится на изображение, как показано на рисунке. Варианты нанесения обозначения а предпочтительней.
Условное обозначение трубной конической резьбы (ГОСТ 6211-81) состоит из буквенного обозначения R (наружная резьба) и Rc (внутренняя резьба), диаметра резьбы в основной плоскости в дюймах. Варианты нанесения обозначения а предпочтительней.
Условное обозначение трапецеидальной резьбы. Обозначение однозаходной трапецеидальной резьбы (ГОСТ 9484-81) состоит из букв Tr, наружного диаметра и шага. Варианты нанесения обозначения а предпочтительней.
Обозначение многозаходной трапецеидальной резьбы (ГОСТ 24739-81) состоит из букв Tr, наружного диаметра, хода и шага. Варианты нанесения обозначения а предпочтительней.
Условное обозначение упорной резьбы (ГОСТ 10177-82) состоит из буквы S, наружного диаметра и шага резьбы: S28×5. Для многозаходной резьбы обозначение состоит из буквы S, наружного диаметра, хода и шага: S28×10(P5)LH. Варианты нанесения обозначения а предпочтительней.
Условное обозначение круглой резьбы для электротехнической арматуры по ГОСТ 28108-89 состоит из букв E (серия) и наружного диаметра, например, E27.
Резьба прямоугольная не стандартизованная на чертежах задается всеми конструктивными размерами: наружным и внутренним диаметрами, шагом, шириной зуба. Варианты нанесения размеров резьбы с прямоугольным профилем показаны на рисунке. Рекомендуется показывать в масштабе увеличения профиль данной резьбы и все ее размеры.
