Чертежи системы отопления

Широкая В.А.
14 нояб.
3 мин. чтения

Обновлено: 21 нояб.

Работа в Компас 3D Строитель. План подвала. Аксонометрия.

Задание:

1. Изучить особенности выполнения чертежей системы отопления по ГОСТ 21.206-2012, ГОСТ 21.205-2016 и ГОСТ 21.602-2016.

2. В программе Компас 3D Строитель выполнить чертеж планов подвала и первого, второго и третьего этажа, а также аксонометрическую схему системы отопления. При этом толщину наружной стены принимаем равной 510 мм, толщину внутренней - 380 мм, толщина перегородок - 200 мм. Высота этажа - 2,5 м, толщина плиты перекрытия - 300 мм. Разводка системы отопления - вертикальная.

Ход выполнения работы:

1. Выбор проекта. Для примера возьмем следующий проект многоквартирного жилого дома.

Трехэтажный жилой коливинг-дом на 15 квартир-студий. Коливинг - это жилые дома нового формата для молодых специалистов, для которых доступность инфраструктуры и социальной жизни важнее больших комнат.

Предположим, что здание имеет технический этаж на отметке ниже уровня первого этажа, в котором располагается ввод теплоносителя в здание. Начнем работу по заданию с вычерчивания плана подвала.

Создадим СПДС. Чертеж в Компас 3D.

Настроим рабочее поле чертежа по боковому меню "дерево чертежа". Формат - А3, расположенный горизонтально.

Построим координационные оси, используя инструмент "Сетка прямых осей" во вкладке Архитектура: АС/АР следующим образом (шаг цифровых осей - 5000 мм, шаг буквенных осей - 4500, 2500, 4500 мм):

Начертим внутренние (380 мм) и наружные стены (510 мм, по оси А и Г смещение от оси на 200 мм).

Обозначим лестницу (7 ступеней по 250 мм) и дверные проемы (900 мм).

Ознакомимся с условными обозначениями элементов системы отопления согласно, ГОСТ 21.206-2012, ГОСТ 21.205-2016 и ГОСТ 21.602-2016. После чего перейдем в рабочий режим Жизнеобеспечение ОВ. Это специальный раздел в программе Компас 3D, который позволяет выстраивать системы отопления и вентиляции.

Первое, что мы должны сделать - обозначить ввод теплоносителя в здание. Выберем инструмент "Труба". Перейдем во вкладку выбора труб. Выберем трубу для ввода диаметром 110 мм. Найдем ее в списке. Удостоверимся в том, что толщина трубы будет достаточной для того, чтобы минимизировать теплопотери и риск аварийных ситуаций из-за прорыва.

Далее выберем тип трубы Т1 (подача) и тип отображения - упрощенный.

Расположим ввод теплоносителя между осями А и Б на расстоянии 1500 мм от стены А.

Выберем инструмент "Труба" еще раз и изменим текущую систему на Т2 (обратка) и на расстоянии 150 мм от трубы Т1 начертим такую же трубу Т2.

Используя инструмент "Прямоугольник" во вкладке СПДС. Черчение, условно обозначим тепловой пункт. Размеры теплового пункта 2500х1500 мм.

Начнем выполнять разводку трубопроводов по подвальным помещениям, опираясь на план 1 этажа, примерно соблюдая расположение оконных проемов для мест обозначения стояков отопления. Диаметры подающего и обратного трубопроводов внутри здания составят - 32 мм. Во время процесса вычерчивания трубопроводов программа сама будет выстраивать направляющие линии.

Разведем систему следующим образом.

Обозначим стояки отопления. Инструмент "Окружность" диаметр окружности примем 100 мм для наглядности на чертеже. Центры окружностей - окончания выводов труб к стоякам.

Должно получиться примерно так:

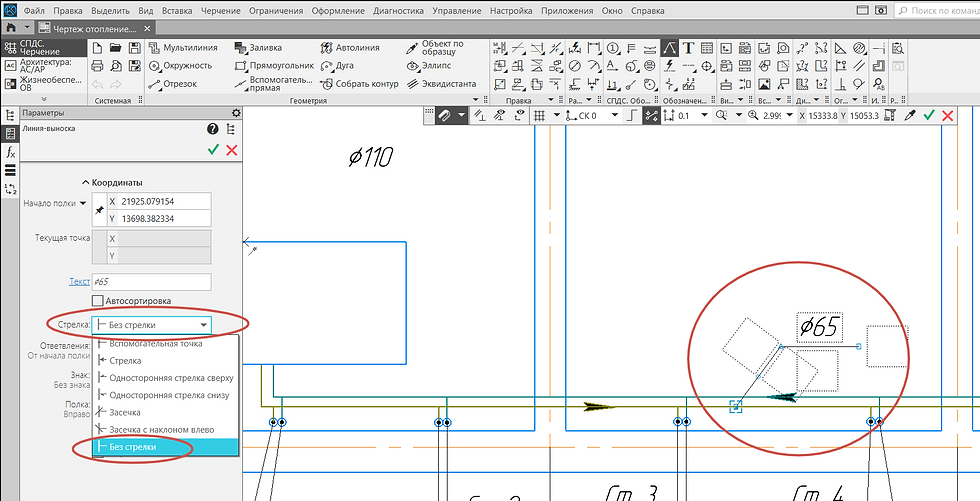

Обозначим стояки отопления следующим образом: СПДС. Черчение - инструмент Линия-выноска. Высота шрифта - 2,5 мм.

Стояки на подаче будут иметь цифровое обозначение по порядку по мере отдаления от теплового узла, стояк обратки будет иметь тот же номер, только с добавлением литеры а.

Все подписанные стояки примут следующий вид:

Укажем направление потока теплоносителя следующим образом: во вкладке Жизнеобеспечение ОВ выберем инструмент "Прочие элементы". Теперь зайдем в подменю прочие элементы в боковом меню и выберем раздел "Элементы санитарно-технических систем". Далее в блоке Графические обозначения направлений потоков выберем инструмент стрелка.

Удостоверимся, что стрелка имеет цвет, соответствующий цвету подающего трубопровода в боковом меню в разделе Параметры. На вводе укажем направление движения теплоносителя.
