Если Вы пропустили занятие с разбором данной темы и не знаете как выполнить задание, то прочитайте этот пост.
Графическая работа ПР 02.03.
Чтобы выполнить эту графическую работу необходимо знать следующие темы:
- построение третьего вида по двум данным;
- аксонометрические проекции;
Задание:
- на формате А4, расположенном горизонтально, начертить рамку. В нижнем правом углу начертить прямоугольник размерами 10 мм ширина и 100 мм длина. Внутри этой области написать фамилию, имя и номер группы.
- согласно задания, приведенного ниже, построить третий вид по двум данным.
- равномерно распределить размеры по всем видам.
- вычертить аксонометрию получившейся детали.

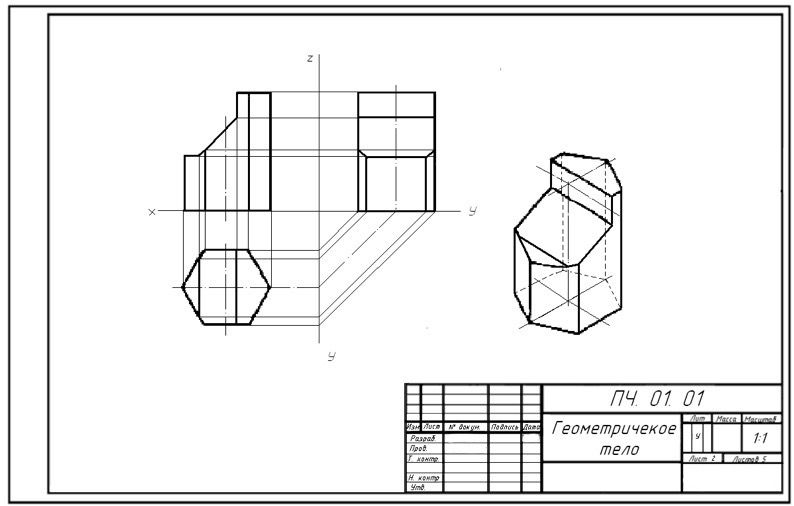

Пример выполненной работы:
Варианты заданий:
1 вариант:
2 вариант:
Выполненное задание сдать на проверку преподавателю.
