Работа в Компас 3D Строитель. План. Фасад.
![](https://static.wixstatic.com/media/a27d24_c6c660830bcf444bbe4b8d94f6e9694f~mv2.jpg/v1/fill/w_980,h_551,al_c,q_85,usm_0.66_1.00_0.01,enc_auto/a27d24_c6c660830bcf444bbe4b8d94f6e9694f~mv2.jpg)
Задание:
1. Найти проект двухэтажного жилого дома. Воспользоваться можно сервисом z500proekty.ru. Или придумать проект самостоятельно.
2. В программе Компас 3D Строитель выполнить чертеж планов первого и второго этажей, а также главного фасада. При этом толщину наружной стены принимаем 510 мм, толщину внутренней - 380 мм, толщина перегородок - 200 мм.
Ход выполнения работы:
1. Выбор проекта. Для примера возьмем следующий проект (z297GF).
Это двухэтажный жилой дом общей площадью 127,5 м2 со скатной крышей и гаражом.
Главный фасад (тот фасад, где располагается главный вход в здание) выглядит следующим образом:
![](https://static.wixstatic.com/media/a27d24_abc0fbdbc70642948b73982e58578fbe~mv2.jpg/v1/fill/w_980,h_551,al_c,q_85,usm_0.66_1.00_0.01,enc_auto/a27d24_abc0fbdbc70642948b73982e58578fbe~mv2.jpg)
План первого этажа:
![](https://static.wixstatic.com/media/a27d24_28e211eb63da479ba8c279556af6c151~mv2.jpg/v1/fill/w_530,h_1165,al_c,q_85,enc_auto/a27d24_28e211eb63da479ba8c279556af6c151~mv2.jpg)
Обратите внимание, что в данном проекте предусмотрена котельная, находится она между холлом и гаражом, что очень удобно с точки зрения эксплуатации здания.

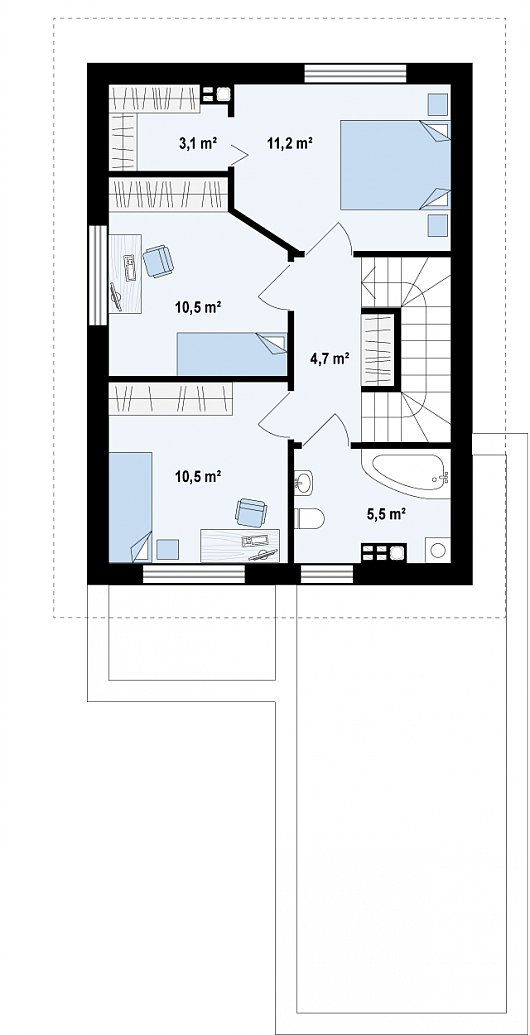

План второго этажа:
![](https://static.wixstatic.com/media/a27d24_e08a1a3d3afd4e41b2f207dbc9014036~mv2.jpg/v1/fill/w_530,h_1035,al_c,q_85,enc_auto/a27d24_e08a1a3d3afd4e41b2f207dbc9014036~mv2.jpg)
2. Перейдем к основному заданию. Нам необходимо вычертить паны первого и второго этажа, а также главный фасад нашего здания. Толщина стен по заданию: наружные - 510 мм, внутренние - 380 мм, перегородки - 200 мм. Ширина дверных проемов: главный вход 1210 мм, межкомнатные двери - 910 мм, двери санузлов - 710 мм.
Произведем настройки формата рабочей области чертежа в Компас 3D.
![](https://static.wixstatic.com/media/a27d24_3df2fb0ba2ad45b48bec7b29039bda7e~mv2.png/v1/fill/w_980,h_523,al_c,q_90,usm_0.66_1.00_0.01,enc_auto/a27d24_3df2fb0ba2ad45b48bec7b29039bda7e~mv2.png)
Вызываем контекстное меню и в Параметрах текущего чертежа производим настройки.
![](https://static.wixstatic.com/media/a27d24_7ae6af01a5744de8952b86ac359615e6~mv2.png/v1/fill/w_980,h_468,al_c,q_90,usm_0.66_1.00_0.01,enc_auto/a27d24_7ae6af01a5744de8952b86ac359615e6~mv2.png)

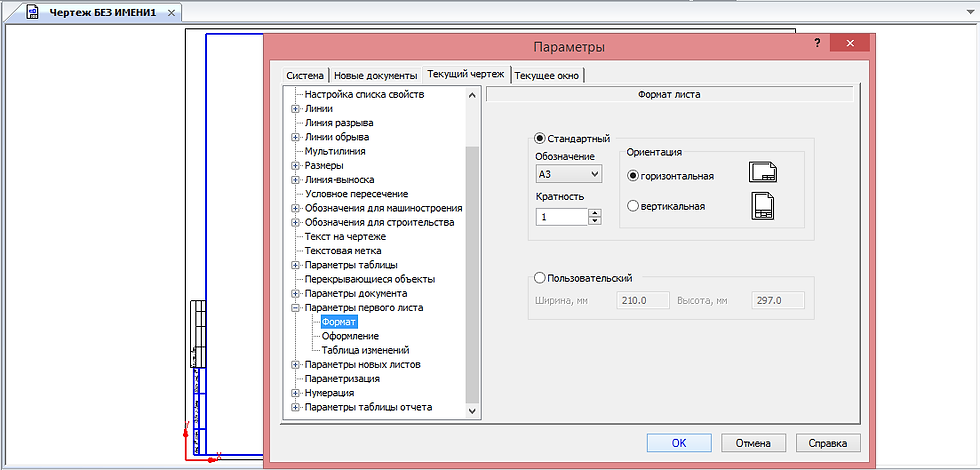

Параметры первого листа - Формат - А3 - горизонтальная.
![](https://static.wixstatic.com/media/a27d24_cbf1ec788355421f80c24eca47283579~mv2.png/v1/fill/w_980,h_470,al_c,q_90,usm_0.66_1.00_0.01,enc_auto/a27d24_cbf1ec788355421f80c24eca47283579~mv2.png)

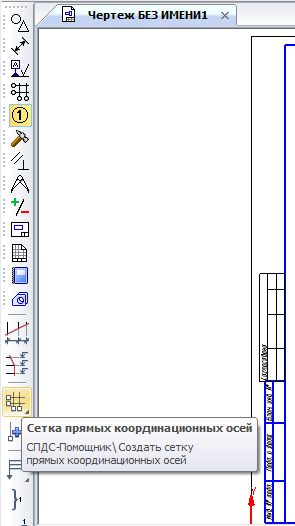

Начинаем мы с плана первого этажа, а именно с сетки координационных осей. В данном здании мы имеем 7 продольных и 4 поперечные оси, так как координационные оси располагаются вдоль наружных и внутренних капитальных стен.
![](https://static.wixstatic.com/media/a27d24_dac2ee59dedf46c3a5d37a692c11eb90~mv2.png/v1/fill/w_295,h_526,al_c,q_85,enc_auto/a27d24_dac2ee59dedf46c3a5d37a692c11eb90~mv2.png)
Заходим в раздел СПДС-помощник и выбираем инструмент "Сетка прямых координационных осей".
Расстояние между осями должно быть "круглым". По выбранному Вами проекту прикиньте, на каком расстоянии друг от друга должны располагаться оси.
Цифровые оси. Указываем шаг в мм и количество шагов.
![](https://static.wixstatic.com/media/a27d24_babbc62341ba447384fb7a55ce200866~mv2.png/v1/fill/w_645,h_676,al_c,q_90,enc_auto/a27d24_babbc62341ba447384fb7a55ce200866~mv2.png)
Аналогично буквенные оси.
![](https://static.wixstatic.com/media/a27d24_df00ae6c69c74c69898d647acab37086~mv2.png/v1/fill/w_637,h_672,al_c,q_90,enc_auto/a27d24_df00ae6c69c74c69898d647acab37086~mv2.png)
Нажмем ОК, и сетка примет следующий вид:
![](https://static.wixstatic.com/media/a27d24_300e4e63095e43e891fb24cf468b0dc5~mv2.png/v1/fill/w_642,h_464,al_c,q_85,enc_auto/a27d24_300e4e63095e43e891fb24cf468b0dc5~mv2.png)
Перейдем к вычерчиванию наружных стен. Включим необходимые нам инструменты:
![](https://static.wixstatic.com/media/a27d24_6022fa7bb9ce4380bf355728d1adc036~mv2.png/v1/fill/w_399,h_146,al_c,q_85,enc_auto/a27d24_6022fa7bb9ce4380bf355728d1adc036~mv2.png)

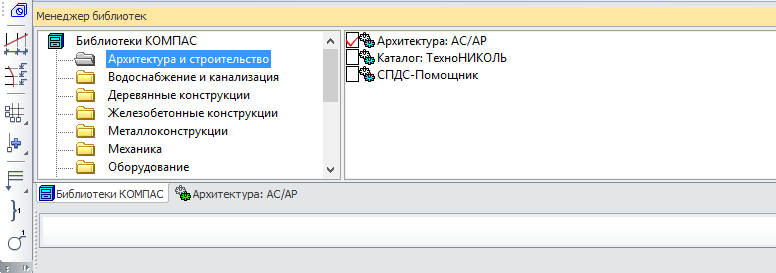

Запустим менеджер библиотек.
В разделе Архитектура и строительство поставим галочку на инструменте Архитектура: АС/АР.
![](https://static.wixstatic.com/media/a27d24_4a9a2ddee0f94b32a2e64b94f4d62208~mv2.png/v1/fill/w_776,h_273,al_c,q_85,enc_auto/a27d24_4a9a2ddee0f94b32a2e64b94f4d62208~mv2.png)

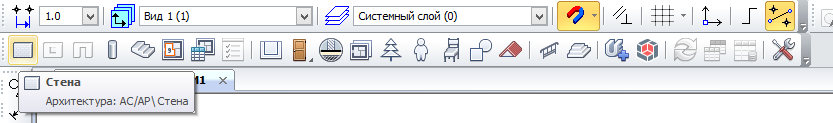

Нижнее поле Менеджера библиотек можно закрыть. У нас появилась новая панель. Выберем инструмент "Стена".
![](https://static.wixstatic.com/media/a27d24_b4c5946c212e486d8a9a8f993b4d4460~mv2.png/v1/fill/w_833,h_123,al_c,q_85,enc_auto/a27d24_b4c5946c212e486d8a9a8f993b4d4460~mv2.png)

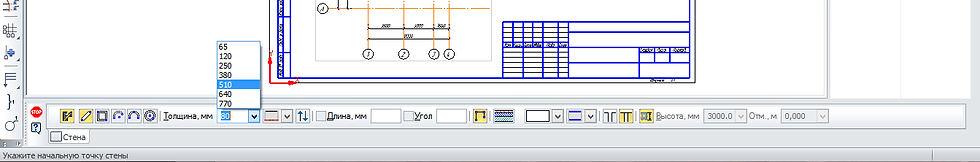

Толщина наружных стен по заданию 510 мм.
![](https://static.wixstatic.com/media/a27d24_568302254b534b4f91b1d90bd0cf2468~mv2.png/v1/fill/w_980,h_162,al_c,q_85,usm_0.66_1.00_0.01,enc_auto/a27d24_568302254b534b4f91b1d90bd0cf2468~mv2.png)

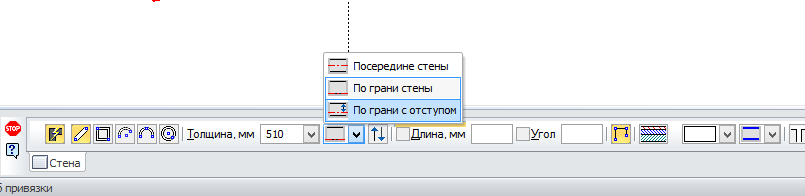

Вспомним правила привязки наружных стен к координационным осям. Внутренняя грань наружной совпадает с координационной осью или располагается на расстоянии 100 мм от нее. Начнем вычерчивать стены. Привязки настраиваются здесь:
![](https://static.wixstatic.com/media/a27d24_96ceb81292434a058b56796d263e507f~mv2.png/v1/fill/w_805,h_196,al_c,q_85,enc_auto/a27d24_96ceb81292434a058b56796d263e507f~mv2.png)
Кнопка со стрелочками меняет расположение грани.
Меняя конфигурации привязки внутренней грани, выполним чертеж наружных стен.
![](https://static.wixstatic.com/media/a27d24_4c2cd2d298a14009915507ddf8d36b80~mv2.png/v1/fill/w_592,h_423,al_c,q_85,enc_auto/a27d24_4c2cd2d298a14009915507ddf8d36b80~mv2.png)

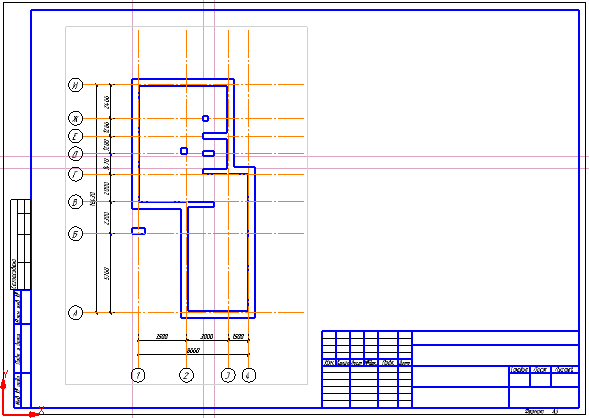

Перейдем к вычерчиванию внутренних стен. Правила привязки внутренних стен к координационным осям следующие: внутренняя стена совпадает с координационной осью и совмещается по центру, либо одна из граней внутренней стены совпадает с координационной осью. Толщина внутренних стен по заданию 380 мм. Изменим толщину. И, соблюдая правила привязки, вычертим внутренние стены.
![](https://static.wixstatic.com/media/a27d24_95840e3141664b0ab19222421ff3269c~mv2.png/v1/fill/w_589,h_418,al_c,q_85,enc_auto/a27d24_95840e3141664b0ab19222421ff3269c~mv2.png)
Вычертим перегородки. Толщина перегородок по заданию 200 мм.
![](https://static.wixstatic.com/media/a27d24_67ff0ea2a87a4373801f9b8ee7b355f2~mv2.png/v1/fill/w_587,h_417,al_c,q_85,enc_auto/a27d24_67ff0ea2a87a4373801f9b8ee7b355f2~mv2.png)
Расставим двери. Ширина дверных проемов по заданию: 1210 мм - входная, 910 мм - межкомнатная, 710 мм - двери санузлов.
![](https://static.wixstatic.com/media/a27d24_df51c88331cc4dbf8e6bb2e7cd9b4c97~mv2.png/v1/fill/w_304,h_157,al_c,q_85,enc_auto/a27d24_df51c88331cc4dbf8e6bb2e7cd9b4c97~mv2.png)
Выберем инструмент Дверь. После чего укажем размер двери, к примеру входной. 1210 мм - ширина, высоту оставим по умолчанию - 2070 мм. Четверти уберем.
![](https://static.wixstatic.com/media/a27d24_0d49f220d52f4aa4b256d8ffa819ef49~mv2.png/v1/fill/w_923,h_64,al_c,q_85,enc_auto/a27d24_0d49f220d52f4aa4b256d8ffa819ef49~mv2.png)
Поставим дверь в проектное положение. Укажем сторону открывания двери. По нормам противопожарной безопасности двери открываются наружу.
![](https://static.wixstatic.com/media/a27d24_f0cc5ef6ea4e444e84c8e284c1d37b0f~mv2.png/v1/fill/w_980,h_525,al_c,q_90,usm_0.66_1.00_0.01,enc_auto/a27d24_f0cc5ef6ea4e444e84c8e284c1d37b0f~mv2.png)

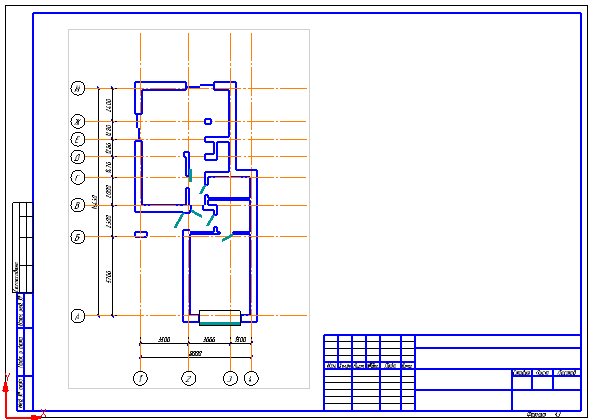

Далее расставляем межкомнатные двери и двери санузлов.
![](https://static.wixstatic.com/media/a27d24_ea84dfabd6904ccb9ad7c6506113fcef~mv2.png/v1/fill/w_591,h_420,al_c,q_85,enc_auto/a27d24_ea84dfabd6904ccb9ad7c6506113fcef~mv2.png)
По аналогии расставляем окна. Выбираем инструмент Окно.
![](https://static.wixstatic.com/media/a27d24_e931092e3aca45feb154ac371b01db2c~mv2.png/v1/fill/w_350,h_157,al_c,q_85,enc_auto/a27d24_e931092e3aca45feb154ac371b01db2c~mv2.png)
В зависимости от Вашего проекта, расставляем окна. Остекление современных стеклопакетов тройное. Четверти не нужны. Ширину окон принимаем по проекту или выбираем из списка.
![](https://static.wixstatic.com/media/a27d24_b69857ee70054cffab81ea75f45a707d~mv2.png/v1/fill/w_980,h_495,al_c,q_90,usm_0.66_1.00_0.01,enc_auto/a27d24_b69857ee70054cffab81ea75f45a707d~mv2.png)
Расставляем все окна по аналогии.
![](https://static.wixstatic.com/media/a27d24_f5a1ee4c2d7f42ba858e33e13c9191ca~mv2.png/v1/fill/w_320,h_457,al_c,q_85,enc_auto/a27d24_f5a1ee4c2d7f42ba858e33e13c9191ca~mv2.png)

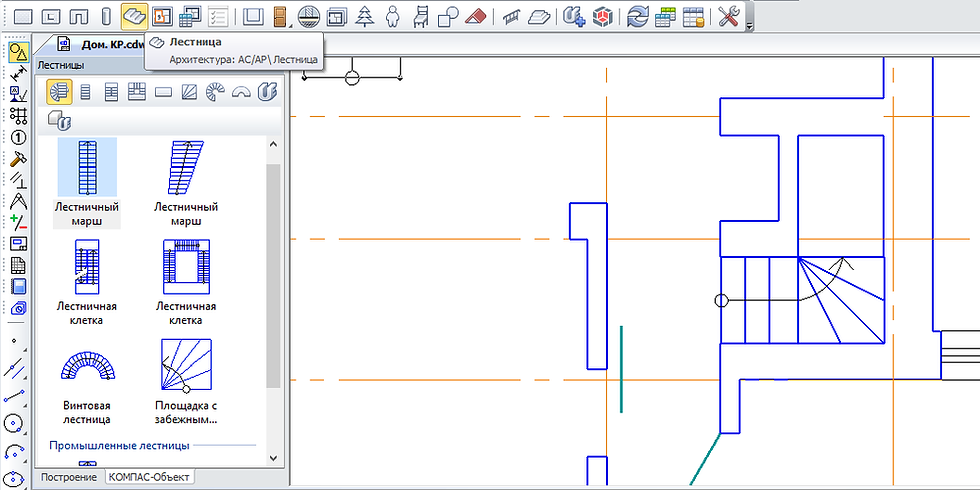

Выполним лестницу.
![](https://static.wixstatic.com/media/a27d24_5ab339b40be14d6e93c1c9b034c6e1a3~mv2.png/v1/fill/w_980,h_490,al_c,q_90,usm_0.66_1.00_0.01,enc_auto/a27d24_5ab339b40be14d6e93c1c9b034c6e1a3~mv2.png)
Укажем площади помещений. Используем инструмент Помещение.
![](https://static.wixstatic.com/media/a27d24_883c5506acb34c2cb846fa083fdcd077~mv2.png/v1/fill/w_417,h_141,al_c,q_85,enc_auto/a27d24_883c5506acb34c2cb846fa083fdcd077~mv2.png)
Сделаем следующие настройки:
![](https://static.wixstatic.com/media/a27d24_e52bbb8bfe824ff284208139e5db7b6f~mv2.png/v1/fill/w_853,h_72,al_c,q_85,enc_auto/a27d24_e52bbb8bfe824ff284208139e5db7b6f~mv2.png)
После чего наводим на необходимое помещение, и программа сама высчитает его площадь в м2.
![](https://static.wixstatic.com/media/a27d24_f360731d493141969b994a00ea47f873~mv2.png/v1/fill/w_690,h_453,al_c,q_85,enc_auto/a27d24_f360731d493141969b994a00ea47f873~mv2.png)

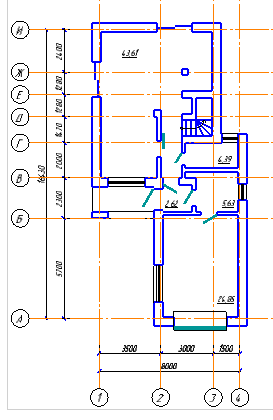

Укажем площади всех помещений.
![](https://static.wixstatic.com/media/a27d24_abbe5aee84f84f0b86829b726d0f9b53~mv2.png/v1/fill/w_273,h_420,al_c,q_85,enc_auto/a27d24_abbe5aee84f84f0b86829b726d0f9b53~mv2.png)

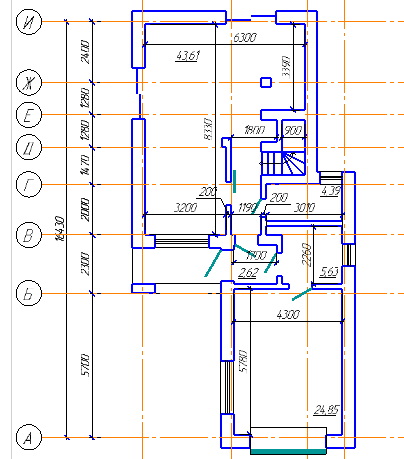

Расставим внутренние размеры.
![](https://static.wixstatic.com/media/a27d24_0d7c3c366a584e9ba24d812d99eaf7b7~mv2.png/v1/fill/w_404,h_459,al_c,q_85,enc_auto/a27d24_0d7c3c366a584e9ba24d812d99eaf7b7~mv2.png)
![](https://static.wixstatic.com/media/a27d24_99ae8c81da6d4b6ca5aed0a59bb2b352~mv2.png/v1/fill/w_253,h_524,al_c,q_85,enc_auto/a27d24_99ae8c81da6d4b6ca5aed0a59bb2b352~mv2.png)
Подпишем план. Это План первого этажа. В панели инструментов Обозначения выберем Ввод текста. В поле ввода напишем "План первого этажа" и нажмем на синюю стрелочку в левом нижнем углу.
Выровняем изображение на формате.
Итоговый чертеж на данном этапе выглядит так:
![](https://static.wixstatic.com/media/a27d24_84a009ec34d84e368645afdc61ee514b~mv2_d_4973_3520_s_4_2.png/v1/fill/w_980,h_694,al_c,q_90,usm_0.66_1.00_0.01,enc_auto/a27d24_84a009ec34d84e368645afdc61ee514b~mv2_d_4973_3520_s_4_2.png)
Переходим к вычерчиванию плана второго этажа. Выполним сетку координационных осей.
![](https://static.wixstatic.com/media/a27d24_7054693d99d74fbdb738079b9b62f2d3~mv2.png/v1/fill/w_441,h_494,al_c,q_85,enc_auto/a27d24_7054693d99d74fbdb738079b9b62f2d3~mv2.png)
Вычертим стены, согласно правилам привязки к координационным осям. Поставим лестницу.
![](https://static.wixstatic.com/media/a27d24_f255dc917ac742349702c7a41dfc95e6~mv2.png/v1/fill/w_335,h_407,al_c,q_85,enc_auto/a27d24_f255dc917ac742349702c7a41dfc95e6~mv2.png)
Расставим двери и окна. Проставим площади помещений. Нанесем внутренние размеры. Итоговый чертеж будет выглядеть так:
![](https://static.wixstatic.com/media/a27d24_6f383d63436741c78b97b758b8d52ef6~mv2_d_4973_3520_s_4_2.png/v1/fill/w_980,h_694,al_c,q_90,usm_0.66_1.00_0.01,enc_auto/a27d24_6f383d63436741c78b97b758b8d52ef6~mv2_d_4973_3520_s_4_2.png)
Заполним основную надпись чертежа.
![](https://static.wixstatic.com/media/a27d24_31de54dbfb0b4644ac9647331f28336b~mv2.png/v1/fill/w_886,h_273,al_c,q_85,enc_auto/a27d24_31de54dbfb0b4644ac9647331f28336b~mv2.png)
Вычертим главный фасад здания.
Выполним его на новом листе. Для этого вызовем контекстное меню и выберем пункт "Параметры текущего чертежа".
![](https://static.wixstatic.com/media/a27d24_25f4ab574b974d36b8f9186ead49ed02~mv2.png/v1/fill/w_683,h_507,al_c,q_85,enc_auto/a27d24_25f4ab574b974d36b8f9186ead49ed02~mv2.png)
Параметры новых листов - Формат - А4 - вертикальная ориентация. Нажмем ОК.
![](https://static.wixstatic.com/media/a27d24_6fc9c479742b45229e4bda26005356b6~mv2.png/v1/fill/w_707,h_501,al_c,q_85,enc_auto/a27d24_6fc9c479742b45229e4bda26005356b6~mv2.png)
Теперь создадим новый лист. Вставка - Лист.
![](https://static.wixstatic.com/media/a27d24_b37b39353797426eaa2204360c83de2c~mv2.png/v1/fill/w_537,h_459,al_c,q_85,enc_auto/a27d24_b37b39353797426eaa2204360c83de2c~mv2.png)
Новый лист сразу вставился в наш документ. И основные графы основной надписи уже заполнены.
![](https://static.wixstatic.com/media/a27d24_99cbd0225ccd469faa1b673b63172bb3~mv2.png/v1/fill/w_980,h_720,al_c,q_90,usm_0.66_1.00_0.01,enc_auto/a27d24_99cbd0225ccd469faa1b673b63172bb3~mv2.png)
И на новом листе начнем чертеж фасада нашего здания. Перенесем крайние оси главного фасада.
![](https://static.wixstatic.com/media/a27d24_e99a97ed051d4734a28b6c946480e89b~mv2.png/v1/fill/w_406,h_237,al_c,q_85,enc_auto/a27d24_e99a97ed051d4734a28b6c946480e89b~mv2.png)
Вычертим фасад. Высота этажа 3 м. Для этого используем инструменты "Отрезок", "Вспомогательная линия", "Измерить".
![](https://static.wixstatic.com/media/a27d24_951eae4e33634b6bbf2510934ca56cf9~mv2.png/v1/fill/w_464,h_443,al_c,q_85,enc_auto/a27d24_951eae4e33634b6bbf2510934ca56cf9~mv2.png)
Расставим высотные отметки. Для этого используем инструмент СПДС-помощник, а в нем "Автоматический массив отметок уровня". Чертеж фасада примет следующий вид.
![](https://static.wixstatic.com/media/a27d24_25582b47c6ae4e17901f3b69f07331ba~mv2_d_2493_3520_s_4_2.png/v1/fill/w_980,h_1384,al_c,q_90,usm_0.66_1.00_0.01,enc_auto/a27d24_25582b47c6ae4e17901f3b69f07331ba~mv2_d_2493_3520_s_4_2.png)
Лист с планами будет выглядеть так:
![](https://static.wixstatic.com/media/a27d24_ef818870e5da4f38a987d89fe63b2b28~mv2_d_4973_3520_s_4_2.png/v1/fill/w_980,h_694,al_c,q_90,usm_0.66_1.00_0.01,enc_auto/a27d24_ef818870e5da4f38a987d89fe63b2b28~mv2_d_4973_3520_s_4_2.png)
Сохраним оба листа в формате .PNG в черных линиях. Разрешение 300 точек на дюйм.
![](https://static.wixstatic.com/media/a27d24_16e458a8583f4bfa9c8bf488fc879d46~mv2.png/v1/fill/w_453,h_487,al_c,q_85,enc_auto/a27d24_16e458a8583f4bfa9c8bf488fc879d46~mv2.png)

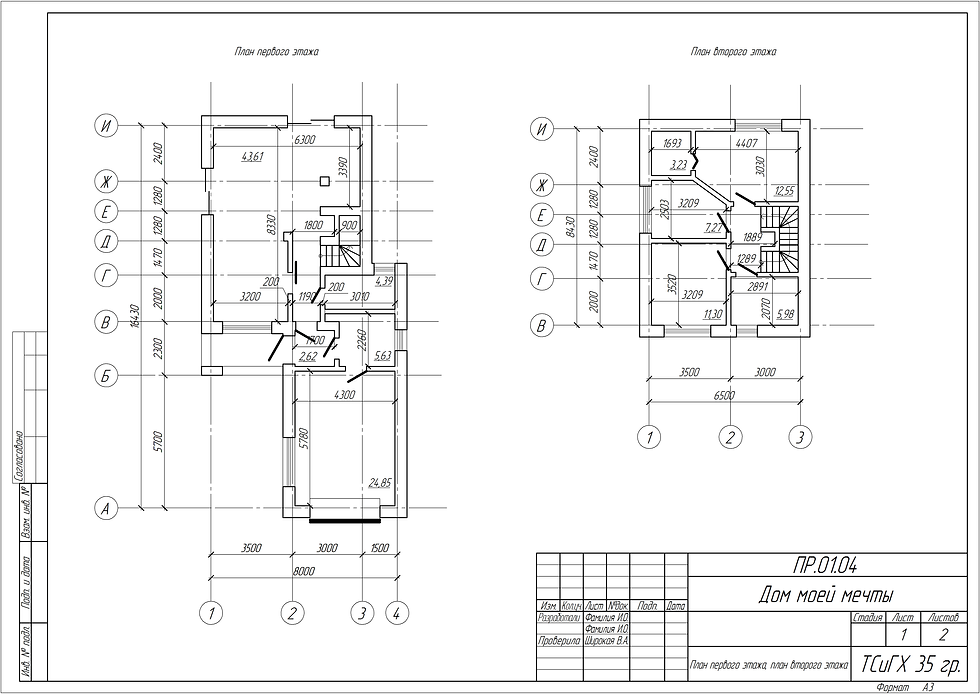

Планы.
![](https://static.wixstatic.com/media/a27d24_21da1f576d2847dab259fa38807d9576~mv2_d_4973_3520_s_4_2.png/v1/fill/w_980,h_694,al_c,q_90,usm_0.66_1.00_0.01,enc_auto/a27d24_21da1f576d2847dab259fa38807d9576~mv2_d_4973_3520_s_4_2.png)
Фасад.
![](https://static.wixstatic.com/media/a27d24_7bdd8dddb8a647b6842df70d94d15a2f~mv2_d_2493_3520_s_4_2.png/v1/fill/w_980,h_1384,al_c,q_90,usm_0.66_1.00_0.01,enc_auto/a27d24_7bdd8dddb8a647b6842df70d94d15a2f~mv2_d_2493_3520_s_4_2.png)
Выполненную работу показать преподавателю.
